مغناطيس النيوديميوم هو نوع من المغناطيس الدائم مصنوع من سبائك النيوديميوم والحديد والبورون. لديهم مجال مغناطيسي قوي بشكل استثنائي أقوى بكثير من المواد الأخرى المستخدمة بشكل شائع في تصنيع المغناطيس الدائم. بسبب هذه القوة ، يمكن استخدامها في مجموعة متنوعة من التطبيقات بما في ذلك المحركات والمولدات ومكبرات الصوت وآلات التصوير بالرنين المغناطيسي وغير ذلك.
تتضمن عملية تصنيع مغناطيس النيوديميوم عدة خطوات. أولاً ، يتم تسخين المواد الخام إلى درجة حرارة عالية من أجل تكوين سبيكة ذات الخصائص المغناطيسية المطلوبة. ثم يتم تبريد هذه السبيكة بسرعة لمنحها خصائص ثبات الشكل. بعد ذلك ، يتم تشكيل هذه المادة في أشكال مغناطيسية باستخدام الختم أو التشغيل الآلي. أخيرًا ، يتم مغناطيس المغناطيس النهائي عن طريق تعريضه لمجال مغناطيسي قوي.
بمجرد اكتمال عملية التصنيع ، يمكن استخدام مغناطيس النيوديميوم بعدة طرق بما في ذلك كبديل للمغناطيسات الكهربائية الأكثر تكلفة والأكثر استهلاكًا للطاقة. بالإضافة إلى ذلك ، يمكن استخدامها أيضًا لإنشاء ساكنات قوية للمحركات والمولدات والتطبيقات الأخرى التي تتطلب مجالات مغناطيسية قوية وموثوقة. يتم استخدام مغناطيس النيوديميوم بشكل متزايد في الإلكترونيات والأجهزة الاستهلاكية نظرًا لقوتها ومتانتها.
كيف يتم صنع مغناطيس نيوديميوم؟

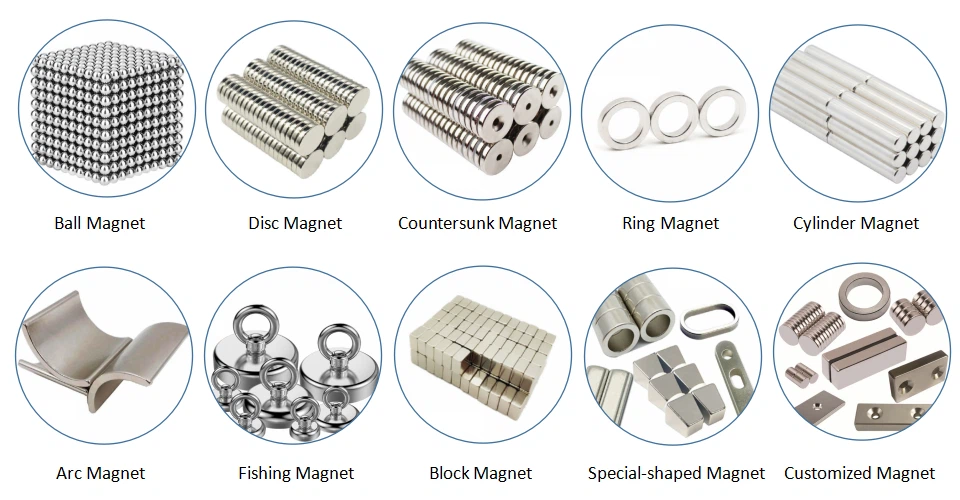

مغناطيس النيوديميوم هو أفضل المواد المغناطيسية الأرضية النادرة المعروفة في عصرنا اليوم. يتم تصنيف مغناطيس النيوديميوم وفقًا لعمليات الإنتاج على النحو التالي: مغناطيس نيوديميوم متكلس ومغناطيس نيوديميوم سندات ومغناطيس نيوديميوم مضغوط على البارد. تختلف جميع النماذج من نموذج إلى آخر مغناطيسيًا ، لذا فإن نطاق التطبيق المتداخل يكون ضئيلًا وفي سياق العلاقات التكميلية. يسأل العديد من المغنطيين عن أصل وتصنيع مغناطيس النيوديميوم. مغناطيس نيوديميوم متكلس هو مسحوق مغناطيسي تقليدي / طريقة إنتاج ميتالورجية ويحتل حصصًا احتكارية في السوق.
تاريخ تطور المغناطيس الدائم
تتوفر مجموعة متنوعة من المراجعات التفصيلية التي توضح بالتفصيل تطور مغناطيس الأرض النادرة (RE) والمعلمات التي تحدد قسرها. يوضح الشكل 3 تاريخ المغناطيس الدائم الأرضي النادر ، بناءً على (BHmax.10) و 7،8 و. أهم التطورات في المواد ذات المغناطيسية الصلبة التجارية والتطورات في BHmax تحدث فقط خلال القرن العشرين. منذ إطلاق Nd-Fe-B في أوائل الثمانينيات ، مر ما يقرب من 38 عامًا منذ أن أصبحت مغناطيس Nd-Fe-B حقيقة واقعة.
يعود تاريخ التطورات في استخدام المغناطيسات القوية ، المعروفة باسم المواد المغناطيسية الدائمة ، إلى قرون. يُعتقد أن أول تطبيق عملي للمغناطيس الدائم كان في عام 1823 عندما طور ويليام ستورجون مغناطيسًا كهربائيًا بقلب مصنوع من الحديد والكوبالت. جعل هذا الاختراع من الممكن إنتاج مغناطيسات أكبر وأقوى مما كان يمكن تحقيقه سابقًا. في أواخر القرن التاسع عشر ، بدأ العلماء في تجربة مواد مغناطيسية دائمة مصنوعة من معادن وسبائك مختلفة.
كان تطوير النيكو (سبيكة مكونة من الألومنيوم والنيكل والكوبالت والحديد) في عام 1931 خطوة كبيرة إلى الأمام في إنشاء مغناطيس دائم أقوى. أحدثت هذه المغناطيسات القوية ثورة في العديد من الصناعات بما في ذلك صناعة السيارات والإلكترونيات. اليوم ، هناك مجموعة واسعة من المغناطيسات الدائمة المتاحة ، المصنوعة من مواد مثل الفريت والنيوديميوم والسماريوم والكوبالت. سمحت هذه التطورات الجديدة بمزيد من الدقة والدقة في التطبيقات التي تتطلب مجالات مغناطيسية قوية للغاية. لا يزال المغناطيس الدائم يمثل القوة الدافعة وراء العديد من التطورات التكنولوجية اليوم.

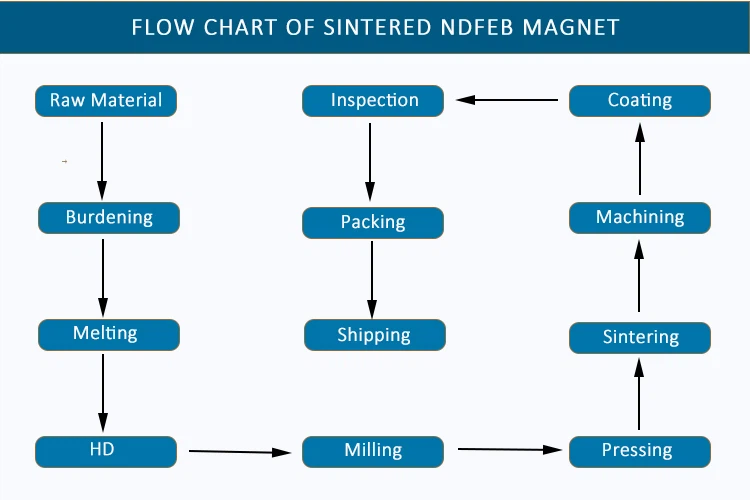

خطوات معالجة مغناطيس النيوديميوم
يتم تصنيع مغناطيس النيوديميوم عن طريق تسخين الفراغ لمختلف المعادن الأرضية النادرة والجزيئات المعدنية المستخدمة كمواد خام في الفرن. عملية إنتاج مغناطيس النيوديميوم لها عدة مراحل إنتاج مهمة. جميع الخطوات مهمة للغاية وجميع الخطوات هي أجزاء ضرورية لعملية دقيقة للغاية. هذه خطوة كبيرة. غالبًا ما توجد العناصر الأرضية النادرة جنبًا إلى جنب مع معادن مفيدة أخرى ، بما في ذلك المعادن الثمينة والكميات الكبيرة من المعادن الأساسية مثل النحاس والنيكل ، والتي تتطلب عددًا من الإجراءات في هذه العملية. من الصعب استخراج العناصر الأرضية النادرة نظرًا لأنها غالبًا ما تكون لها خصائص متطابقة وتنقيحها لدرجة يصعب فيها التنقيحات.
1. تحضير المواد الخام
الخطوة الأولى في معالجة مغناطيس النيوديميوم هي تحضير المواد الخام. يتم الحصول على النيوديميوم والحديد والبورون في شكل مساحيق مخلوطة عالية النقاء. عادة ما يتم تصنيع مغناطيس النيوديميوم (المعروف أيضًا باسم المغناطيسات الجديدة أو مغناطيس البورون من الحديد النيوديميوم أو مغناطيس النيوديميوم أو مغناطيس الأرض النادرة) عن طريق عملية معدنية على شكل مسحوق. يمكن تضمين عناصر إضافية ، تُعرف باسم dopants ، لتعزيز الخصائص المغناطيسية المحددة. نظرًا لأن مادة المغناطيس يتم تحضيرها من خلال عملية تعدين المسحوق وربما عمليات أخرى ، فقد تمت إضافة قدر كبير من القيمة إلى الأجزاء بحلول الوقت الذي تصل فيه إلى عمليات المعالجة والطحن. النقاء أو المواد الخام واستقرار التركيب الكيميائي هو أساس جودة المنتج.
2. الخلط والمزج
تتضمن المرحلة التالية الخلط والمزج الدقيق للمساحيق الخام. تضمن هذه العملية توزيعًا متجانسًا للعناصر المكونة وتحقيق نسب دقيقة للتركيب الكيميائي. يتم استخدام تقنيات الخلط المتقدمة ، مثل طحن الكرة أو طحن الاحتكاك ، لتسهيل الخلط المنتظم.
تتضمن خطوة الخلط والمزج العمليات التالية:
أ. اختيار المسحوق:
يتم اختيار مساحيق النيوديميوم والحديد والبورون عالية النقاء بعناية لتلبية التركيب المطلوب ومعايير الجودة. عادة ما تكون هذه المساحيق على شكل جزيئات مسحوق دقيقة ، مما يضمن مساحة كبيرة للخلط الفعال.
ب. الوزن والقياس:
يعتبر الوزن والقياس الدقيقان للمساحيق الخام أمرًا ضروريًا لتحقيق التركيب الكيميائي المطلوب لمغناطيس الفريت. يتم تحديد النسب الدقيقة للنيوديميوم والحديد والبورون بناءً على الخصائص المغناطيسية المرغوبة للمغناطيس النهائي.
ج. تقنيات الخلط:
يتم استخدام تقنيات خلط مختلفة لضمان مزيج موحد من المساحيق. تشمل الطرق الأكثر شيوعًا ما يلي:
3. الضغط
بمجرد خلط المساحيق جيدًا ، يحدث الضغط. تُستخدم تقنيات الضغط عالي الضغط ، مثل الضغط المتساوي على البارد أو الضغط بالقالب ، لتشكيل ضغوط خضراء. تمتلك هذه المواثيق الشكل والكثافة الأولية المطلوبة للمعالجة اللاحقة.
هناك طريقتان شائعتان تستخدمان للضغط في تصنيع مغناطيس النيوديميوم:
أ. الضغط المتوازنة على البارد (CIP):
في الضغط المتساوي البارد ، المعروف أيضًا باسم الضغط المتساوي أو الضغط البارد ، يتم وضع المساحيق المختلطة داخل قالب مرن ، عادةً ما يكون مصنوعًا من المطاط أو مادة مرنة. ثم يتم غمر القالب في سائل مضغوط ، عادة ما يكون الماء أو الزيت. يتم تطبيق الضغط المنتظم من جميع الاتجاهات ، مما يضمن ضغط جزيئات المسحوق بشكل موحد وفي جميع الأبعاد. ينتج عن هذا تماسكات خضراء ذات كثافة عالية وأقل مسامية.
ب. الضغط يموت:
يتضمن الضغط بالقالب ، الذي يشار إليه أيضًا باسم الضغط أحادي المحور ، وضع المساحيق المختلطة في تجويف قالب صلب. يتم بعد ذلك ضغط المساحيق باستخدام مثقاب أو مكبس يطبق ضغطًا عاليًا أحادي الاتجاه. يعمل الضغط المطبق على توحيد المساحيق ، مما ينتج عنه تماسك أخضر يتناسب مع شكل تجويف القالب. يسمح الضغط بالقالب بتشكيل مغناطيس بهندسات معقدة وأبعاد دقيقة.
4. تكلس
التلبيد هو خطوة حاسمة في معالجة مغناطيس النيوديميوم. يجب تطبيق أي طلاء أو طلاء على مغناطيس متكلس قبل تشبعه (مشحون). يمكن للحرارة العالية أن تزيل المغناطيس ، ويمكن أن يعطل المجال المغناطيسي عملية الطلاء الكهربائي. تخضع المكثفات الخضراء لدرجات حرارة مرتفعة في فرن جو متحكم فيه. أثناء التلبيد ، تترابط المساحيق معًا ، مما ينتج عنه هيكل مغناطيسي كثيف وقوي ميكانيكيًا. تسمح العملية بنمو الجسيمات وتشكيل المجالات المغناطيسية ، وهو أمر حاسم لتحقيق الخصائص المغناطيسية المطلوبة.
هناك ثلاث طرق متميزة مستخدمة للضغط على مغناطيس NdFeB المتكلس ، كل منها ينتج منتجًا نهائيًا مختلفًا قليلاً. الطرق الشائعة هي الضغط المحوري والعرضي والتوازن. بالنسبة لمغناطيس ندفيب المتكلس ، هناك تصنيف دولي معترف به على نطاق واسع. تتراوح قيمها من N28 إلى N55. تتراوح درجة حرارة التلبيد لمغناطيس النيوديميوم عادة من 1050 إلى 1180 درجة مئوية. الحرف الأول N قبل القيم قصير للنيوديميوم ، مما يعني مغناطيس NdFeB متكلس.
5. تشكيل وتشكيل
بعد التلبيد ، تخضع كتل المغناطيس النيوديميوم لعملية تشكيل وتشكيل دقيقة. يتم استخدام تقنيات مثل الطحن والقطع وقطع الأسلاك لتحقيق الأبعاد والهندسة المرغوبة. يتم إيلاء اهتمام كبير للحفاظ على المحاذاة المغناطيسية لسبائك مغناطيس النيوديميوم أثناء عملية التصنيع.
عادة ما تتضمن عملية التشكيل والتشكيل التقنيات التالية:
أ. الطحن: الطحن هو أسلوب تشغيل شائع يستخدم لتشكيل مغناطيس النيوديميوم. يتم استخدام آلات الطحن المتخصصة المزودة بعجلات أو أحزمة جلخ لإزالة المواد من سطح المغناطيس وإنشاء أبعاد دقيقة وتسطيح. قد تتضمن عملية الطحن كلاً من الطحن الخشن لإزالة المواد الزائدة والطحن الدقيق لتحقيق الإنهاء المطلوب للسطح.
ب. القطع: يتم استخدام تقنيات القطع ، مثل النشر أو قطع الأسلاك ، لفصل كتل مغناطيس النيوديميوم إلى قطع أصغر أو لإنشاء أشكال محددة. غالبًا ما تستخدم الشفرات أو الأسلاك المطلية بالماس بسبب صلابة مغناطيس النيوديميوم. تتطلب عملية القطع الدقة لضمان أبعاد دقيقة وتقليل فقد المواد.
ج. التصنيع باستخدام الحاسب الآلي: يعد التحكم العددي بالكمبيوتر (CNC) تقنية آلية عالية الدقة تستخدم بشكل شائع لتشكيل مغناطيس النيوديميوم. تتبع ماكينات CNC تعليمات مبرمجة مسبقًا لإزالة المواد بدقة من المغناطيس ، مما يسمح بالأشكال المعقدة والتفاوتات الشديدة. يمكن إجراء التصنيع باستخدام الحاسب الآلي باستخدام عمليات الطحن أو الخراطة أو الحفر ، اعتمادًا على هندسة المغناطيس المطلوبة.
د. سلك EDM (معالجة التفريغ الكهربائي): سلك EDM هو تقنية تصنيع متخصصة تستخدم سلكًا رقيقًا موصل بالكهرباء لتشكيل مغناطيس النيوديميوم. يتم توجيه السلك على طول مسار مبرمج ، ويتم استخدام التفريغ الكهربائي لتآكل المادة ، وإنشاء أشكال وميزات معقدة. غالبًا ما يستخدم سلك EDM لقطع الأجزاء الصغيرة أو المعقدة بدقة عالية.
ه. اللف والتلميع: يتم استخدام تقنيات اللف والتلميع لتحقيق أسطح ناعمة وأبعاد دقيقة لمغناطيس النيوديميوم. ينطوي اللف على استخدام مركبات كاشطة وألواح دوارة لإزالة طبقة رقيقة من المواد ، وتحسين التسطيح وإنهاء السطح. يتم بعد ذلك إجراء التلميع باستخدام مواد كاشطة دقيقة أو معاجين ماسية لتحسين السطح بشكل أكبر وإضفاء لمسة نهائية تشبه المرآة.
6. المعالجة السطحية
لحماية مغناطيس النيوديميوم من التآكل وتعزيز متانته ، يتم إجراء معالجة السطح. تشمل معالجات الأسطح الشائعة الطلاء بالنيكل أو الزنك أو راتنجات الايبوكسي الواقية. توفر هذه الطلاءات حاجزًا ضد العوامل البيئية وتضمن أداء المغناطيس على المدى الطويل. يعد طلاء الرذاذ أكثر ملاءمة للمغناطيسات الصغيرة ولا ينصح بالمعالجة الحرارية للبيئات المسببة للتآكل.
النيكل (نيكل): يوفر طلاء النيكل مقاومة ممتازة للتآكل ويستخدم على نطاق واسع في العديد من التطبيقات. يشكل طبقة رقيقة وناعمة على سطح المغناطيس ، تحميه من الرطوبة والأكسدة.
الزنك (Zn): طلاء الزنك ، المعروف باسم الجلفنة ، هو خيار شائع آخر لمعالجة الأسطح. إنه يوفر مقاومة جيدة للتآكل ويمكن تطبيقه عن طريق الطلاء الكهربائي أو طرق الجلفنة بالغمس الساخن.
راتنجات الايبوكسي: تستخدم طلاءات راتنجات الايبوكسي لتوفير حاجز وقائي ضد الرطوبة والمواد الكيميائية والضغط الميكانيكي. يتم تطبيق الراتينج بشكل نموذجي على شكل سائل أو مسحوق ثم يتم معالجته لتشكيل طبقة متينة ووقائية.
7. مغنطة
المغنطة هي خطوة المعالجة النهائية وهي ضرورية لتفعيل الخصائص المغناطيسية للمغناطيس. تتعرض مغناطيسات النيوديميوم لمجالات مغناطيسية قوية في تركيبات مغناطيسية. تعمل هذه العملية على محاذاة المجالات المغناطيسية داخل المغناطيس ، مما يؤدي إلى قوتها المغناطيسية العالية المميزة.
تتضمن عملية المغنطة عادةً التقنيات التالية:
أ. تركيبات ممغنطة:
تركيبات التمغنط عبارة عن معدات متخصصة تُستخدم لتوليد مجالات مغناطيسية قوية للمغنطة. تتكون هذه التركيبات من ملف أو مجموعة من الملفات التي تنتج مجالًا مغناطيسيًا محكومًا ومركّزًا. تم تصميم شكل وتكوين التركيبات لتلائم الهندسة المحددة لمغناطيس النيوديميوم.
ب. تقنيات التمغنط:
هناك تقنيات مختلفة مستخدمة للمغنطة ، اعتمادًا على نمط المغنطة المطلوب وشكل المغناطيس وتوزيع حجم الجسيمات. تتضمن بعض الأساليب الشائعة ما يلي:
مغنطة النبض: في مغنطة النبض ، يتم تطبيق مجال مغناطيسي عالي الكثافة على المغناطيس في نبضات قصيرة. يتم وضع المغناطيس داخل أداة التمغنط ، ويتم تمرير تيار عالٍ عبر الملف ، مما يولد مجالًا مغناطيسيًا قويًا. تعمل هذه النبضة السريعة للطاقة المغناطيسية على محاذاة المجالات المغناطيسية داخل المغناطيس ، مما يؤدي إلى مغنطته.
مغنطة متعددة الأقطاب: تتضمن المغنطة متعددة الأقطاب استخدام تركيبات مغنطة متعددة بأقطاب متناوبة. يتعرض المغناطيس بشكل تسلسلي لأقطاب مختلفة ، مما يساعد على تحقيق مغنطة أكثر اتساقًا وتحكمًا في جميع أنحاء حجمه.
المغنطة الشعاعية: يتم استخدام المغناطيس الشعاعي لمغناطيس نيوديميوم أسطواني أو على شكل حلقة. تم تصميم أداة التمغنط بنمط مجال مغناطيسي شعاعي ، مما يضمن محاذاة المغنطة على طول محيط المغناطيس.
ج. رقابة جودة:
أثناء عملية المغنطة ، يتم استخدام تدابير مراقبة الجودة للتأكد من أن المغناطيس يلبي الخصائص المغناطيسية المطلوبة ومواصفات الأداء. يمكن استخدام تقنيات الاختبار غير المدمرة ، مثل قياسات كثافة التدفق المغناطيسي أو رسم خرائط المجال المغناطيسي ، للتحقق من مستوى المغنطة والتوحيد عبر سطح المغناطيس.
اختلافات NdFeB التركيبية والمعالجة
تحتوي مغناطيسات NdFeB على اختلافات تركيبية ومعالجة مختلفة يمكن أن تؤثر على أدائها المغناطيسي أيضًا. أحد الاختلافات الرئيسية في شدة المجال المغناطيسي الخارجي. عادة ما يتم تصنيع المغناطيسات المستعبدة من مواد أضعف ، لكنها لا تزال تنتج مجالًا مغناطيسيًا خارجيًا قويًا عند تعرضها لدرجات حرارة عالية أو عوامل خارجية أخرى. وهذا يجعلها مثالية للتطبيقات التي تتطلب مستويات عالية من المقاومة للمغنطة.
اختلاف آخر بين مغناطيس ندفيب هو خواصها الميكانيكية. تتمتع المغناطيسات المستعبدة بمقاومة أعلى للتآكل وأقل عرضة للتآكل والتمزق مقارنة بمواد المغناطيس الأخرى. يساعدهم هذا في الحفاظ على أدائهم حتى في البيئات القاسية ، مما يجعلها مثالية للاستخدام في التطبيقات الصناعية مثل المحركات أو المولدات.
أخيرًا ، تختلف مغناطيسات NdFeB أيضًا عن المواد المغناطيسية من حيث خصائصها المغناطيسية. اعتمادًا على التركيب المحدد وتقنيات المعالجة ، يمكن أن يكون لمغناطيس NdFeB منتجات قهرية وطاقة أعلى من المواد المغناطيسية الأخرى. وهذا يجعلها مفيدة بشكل خاص للتطبيقات التي تتطلب شدة مجال مغناطيسي عالية أو حيث يكون فقدان المجال المنخفض مهمًا.
بشكل عام ، تعني هذه الاختلافات في التركيب والمعالجة أن مغناطيس NdFeB يوفر مزايا فريدة مقارنة بمواد المغناطيس الأخرى. إنها متعددة الاستخدامات بشكل لا يصدق ويمكن استخدامها في مجموعة واسعة من التطبيقات ، مما يجعلها خيارًا شائعًا للمصنعين في جميع أنحاء العالم.
في الختام ، يجسد مغناطيس النيوديميوم الإمكانيات المذهلة التي يمكن تحقيقها من خلال الجمع بين المواد المتقدمة وعمليات التصنيع الدقيقة. إن قوتها المغناطيسية وتعدد استخداماتها تجعلها لا غنى عنها في التكنولوجيا الحديثة ، وتشكل عالمنا وتدفعنا نحو مستقبل من الابتكار والتقدم.
