ما هي التشفير المغناطيسي
التشفير المغناطيسي هو جهاز قوي يستخدم لقياس موضع أو سرعة أو اتجاه دوران جسم متحرك بدقة، مثل العمود. ومن خلال استخدام المجالات المغناطيسية، فإنه يعمل من خلال نظام يتكون من مكون مغناطيسي وجهاز استشعار يكتشف التغيرات الدقيقة في المجال لتوليد إشارة خرج رقمية. يمكن لهذه الأجهزة متعددة الاستخدامات توفير بيانات الموقع المطلقة أو المتزايدة، مما يجعلها حلاً منخفض الصيانة -لتطبيقات التحكم في الحركة المهمة وتتبعها في مختلف الصناعات.
إرسال الاستفسار الآن
جهاز التشفير المغناطيسي-الثنائي الخاص بنا
مخصص التشفير المغناطيسي OEM
الموديل: MU128-15-29-1.1
مادة الناقل: SUS430
إرسال الاستفسار الآن
الشركة المصنعة للتشفير المغناطيسي الصين
الموديل: MU128-38-56-1.1
مادة الناقل: SUS430
إرسال الاستفسار الآن
التشفير المغناطيسي المورد الصين
الموديل: MU150-18-34-1.1
مادة الناقل: SUS430
إرسال الاستفسار الآن
التشفير الدائري المغناطيسي
الموديل: MU150-23-35-2
مادة الناقل: SUS430
إرسال الاستفسار الآن
قرص التشفير المغناطيسي
الموديل: MU150-20-33-2
مادة الناقل: SUS430
إرسال الاستفسار الآن
مغناطيس للتشفير
الموديل: MU150-47.4-64-1.1
مادة الناقل: SUS430
إرسال الاستفسار الآن
التشفير المغناطيسي
الموديل: SMD25-44.5-1.4
مادة الناقل: SUS430
إرسال الاستفسار الآن
مغناطيس التشفير
الموديل: MU200-31.5-49-2
مادة الناقل: SUS430
إرسال الاستفسار الآن
إذا كان المنتج المعروض لا يحتوي على طراز المنتج الذي تريده، من فضلكاتصل بنا.

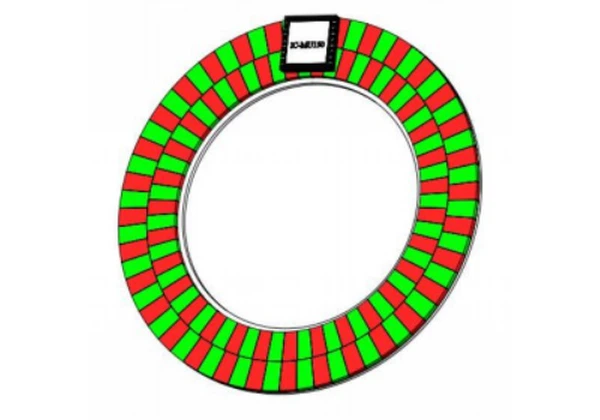

المواصفات الفنية لمغناطيس التشفير
|
MU128-15-29-1.1
|
MU128-38-56-1.1
|
MU150-18-34-1.1
|
MU150-23-35-2
|
|||||
 |
 |
 |
 |
|||||
| اسم الرمز | المعلمة | ملاحظات | البعد | البعد | البعد | البعد | تسامح | وحدة |
| الأبعاد المادية للمنتج | ||||||||
| A1 | الموقع الشعاعي لمركز الرقائق | المسافة من المحور | 11.24 | 24.28 | 13.48 | 14.75 | مم | |
| A2 | استشعار الفجوة الهوائية | الفجوة بين سطح المغناطيس وسطح الشريحة | 0.3 | 0.3 | 0.4 | 0.4 | مم | |
| a3 | الارتفاع الإجمالي | منتج | 1.1 | 1.1 | 1.1 | 2 | ±0.1 | مم |
| B1 | قطر المسار الورنية | يشير إلى قطر الاستشعار للمسار الورني | 18.88 | 44.95 | 23.36 | 25.9 | مم | |
| B2 | قطر المسار الرئيسي | يشير إلى قطر الاستشعار للمسار الرئيسي | 26.08 | 52.15 | 30.56 | 33.1 | مم | |
| B3 | القطر الخارجي للمغناطيس | 29 | 55.5 | 34 | 35 | ±0.2 | مم | |
| B4 | القطر الداخلي للمغناطيس | 16 | 41.2 | 20.4 | 24 | ±0.2 | مم | |
| B5 | قطر الثقب | الناقل | 15 | 35 | 18 | 23 | ±0.05 | مم |
| B6 | القطر | الناقل | 29 | 56 | 34 | 35 | مم | |
| M1 | عرض عمود المسار الورني | في موضع قطر الاستشعار للمسار الورني | 0.96 | 1.12 | 1.18 | 1.31 | مم | |
| M2 | عرض عمود المسار الرئيسي | في موضع قطر الاستشعار للمسار الرئيسي | 1.28 | 1.28 | 1.5 | 1.62 | مم | |
| خصائص المواد المغناطيسية | ||||||||
| المفوض السامي | الإكراه |
درجة حرارة 20 درجة |
170 | 170 | 170 | 170 | كا / م | |
| ر | المجال المغناطيسي السطحي |
درجة حرارة 20 درجة |
20 | 20 | 25 | 20 | طن متري | |
| T | درجة حرارة التشغيل | -35 درجة -130 درجة | -35 درجة -130 درجة | -35 درجة -120 درجة | -35 درجة -120 درجة | درجة | ||
| أمبير | سعة المجال المغناطيسي | فجوة الهواء 0.4 ملم | 3 | 3 | 3 | 3 | طن متري | |
لمزيد من المعلومات حول معلمات التشفير المغناطيسي، من فضلكاتصل بنا.
إرسال الاستفسار الآن

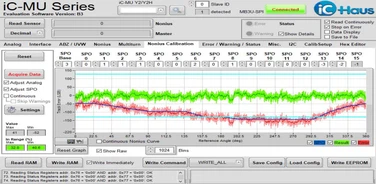

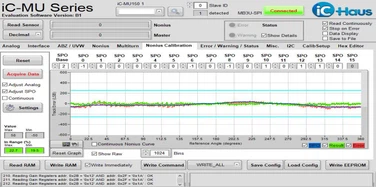

كشف بيانات التشفير المغناطيسي
إرسال الاستفسار الآن

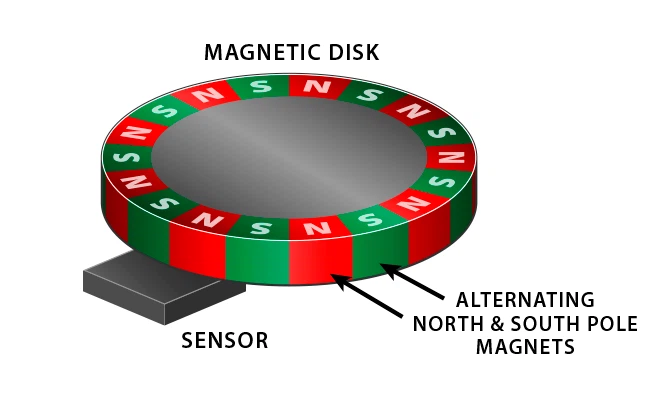

هيكل ومكونات مغناطيس التشفير
يمكن أن يساعدك فهم بنية المغناطيس لجهاز التشفير في اختيار النوع المناسب لجهازك أو مشروعك. تعتمد أجهزة التشفير المغناطيسية على مجموعة من المغناطيسات وأجهزة الاستشعار والمكونات الداعمة لقياس الحركة بدقة.
المغناطيس
المغناطيس هو المكون الأساسي الذي يتفاعل مع المستشعر. اعتمادًا على التصميم، قد تجد مغناطيسًا على شكل حلقة-، أو مغناطيسًا على شكل قرص، أو شرائط مغناطيسية خطية. تنشئ هذه المغناطيسات مجالًا مغناطيسيًا يتغير مع تحرك العمود أو الجسم، مما يسمح لجهاز التشفير باكتشاف الموقع والسرعة.
المستشعر
يقرأ المستشعر التغيرات في المجال المغناطيسي. عند تثبيت جهاز تشفير أو صيانته، من المهم معرفة كيفية محاذاة المستشعر مع المغناطيس. تضمن المحاذاة الصحيحة قراءات دقيقة وتمنع الأخطاء في اكتشاف الحركة.
الإسكان والمكونات الداعمة
يحمي الغلاف الأجزاء الحساسة بالداخل من الغبار والرطوبة والاهتزازات. يجب عليك أيضًا مراعاة المحامل ومكونات التثبيت التي تحافظ على ثبات المغناطيس والمستشعر أثناء التشغيل. يضمن الهيكل -المبني جيدًا المتانة والأداء الموثوق به بمرور الوقت.
إرسال الاستفسار الآن
كيف تعمل أجهزة التشفير المغناطيسية
تعمل أجهزة التشفير المغناطيسية عن طريق استشعار التغيرات في المجال المغناطيسي الناتج عن الحركة. في القلب، يتم توصيل المغناطيس بعمود دوار أو مكون متحرك. ومع تحرك هذا الجزء، يتغير المجال المغناطيسي المحيط به. يقوم المستشعر، عادةً ما يكون مستشعر تأثير Hall- أو مستشعر المقاومة المغناطيسية، باكتشاف هذه التغييرات وتحويلها إلى إشارات كهربائية.
تمثل هذه الإشارات إما موضع الجزء المتحرك أو سرعته. في أجهزة التشفير الدوارة، يتتبع المستشعر زاوية دوران العمود، بينما في أجهزة التشفير الخطية، فإنه يتتبع حركة الخط المستقيم-. تقوم إلكترونيات جهاز التشفير بعد ذلك بترجمة هذه المعلومات المغناطيسية إلى مخرجات رقمية أو تناظرية، مما يسمح للآلات بمعرفة مدى أو مدى سرعة تحرك الجسم بالضبط.
تعتمد دقة التشفير المغناطيسي على قوة المغناطيس وترتيبه، ودقة المستشعر، وجودة الإلكترونيات. نظرًا لأن المجالات المغناطيسية لا تتأثر بالغبار أو الأوساخ أو الزيت، يمكن لأجهزة التشفير المغناطيسية العمل بشكل موثوق في البيئات الصناعية القاسية.
إرسال الاستفسار الآن
التشفير المغناطيسي مقابل التشفير البصري
| مقارنة | التشفير المغناطيسي | التشفير البصري |
| مبدأ العمل | يكتشف الموضع أو الدوران عبر تغيرات المجال المغناطيسي، عادةً باستخدام حلقة/قرص مغناطيسي وأجهزة استشعار القاعة | يستخدم قرصًا ضوئيًا وكاشفًا ضوئيًا لتوليد نبضات بناءً على انقطاع الضوء |
| المتانة / المقاومة البيئية | مقاومة للغبار والزيت والاهتزاز وتغيرات درجة الحرارة. مناسبة للبيئات القاسية | حساسة للغبار والزيت والاهتزازات. يتطلب بيئات نظيفة |
| الدقة والقرار | دقة عالية تصل إلى 17-20 بت؛ توفر برامج التشفير المطلقة المتعددة-تعليقات دقيقة حول الموقع | دقة عالية جدًا، ولكنها قد تتحلل تحت تأثير الغبار الصناعي أو تداخل الضوء |
| التكلفة والصيانة | هيكل بسيط، صيانة منخفضة، عمر طويل، مثالي للاستخدام الصناعي على المدى الطويل-. | ارتفاع التكلفة، يتطلب التنظيف والصيانة الدورية |
| التطبيقات النموذجية | الروبوتات، أنظمة النقل، آلات CNC، محركات السيارات الكهربائية، الأتمتة الصناعية | الأدوات الدقيقة، ومعدات المختبرات، والقياس-عالي الدقة في البيئات النظيفة |
| ملخص إيجابيات وسلبيات | متين، لا يتطلب الكثير من الصيانة، وقابل للتخصيص، وبدقة عالية{0}متعددة الأدوار | دقيق جدًا، والأفضل في البيئات النظيفة، والتكلفة والصيانة الأعلى |
إرسال الاستفسار الآن
مزايا التشفير الحلقي المغناطيسي
متانة عالية
تتميز أجهزة التشفير هذه بأنها مقاومة للغبار والزيت والرطوبة لأنها تستخدم المجالات المغناطيسية بدلاً من المكونات البصرية. يتيح لهم هذا التصميم العمل بفعالية في البيئات الصناعية القاسية مع الحد الأدنى من الصيانة.
ردود فعل الموقف الدقيق
توفر الحلقة المغناطيسية كشفًا دقيقًا للدوران. حتى في الآلات صغيرة الحجم، يمكن تتبع مواضع العمود بدقة متسقة، مما يضمن التشغيل السلس.
عمر طويل
مع الحد الأدنى من تآكل الأجزاء المتحركة، تميل أجهزة تشفير الحلقات المغناطيسية إلى الاستمرار لفترة أطول من العديد من الأنواع الأخرى. يساعد تقليل احتياجات الصيانة والاستبدال على تقليل وقت التوقف عن العمل والتكاليف.
تركيب مرن
يمكن تركيب أجهزة تشفير الحلقة المغناطيسية في مساحات ضيقة أو على أنواع مختلفة من الأعمدة دون المساس بالأداء، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة.
إرسال الاستفسار الآن

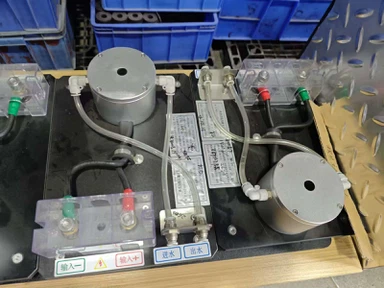

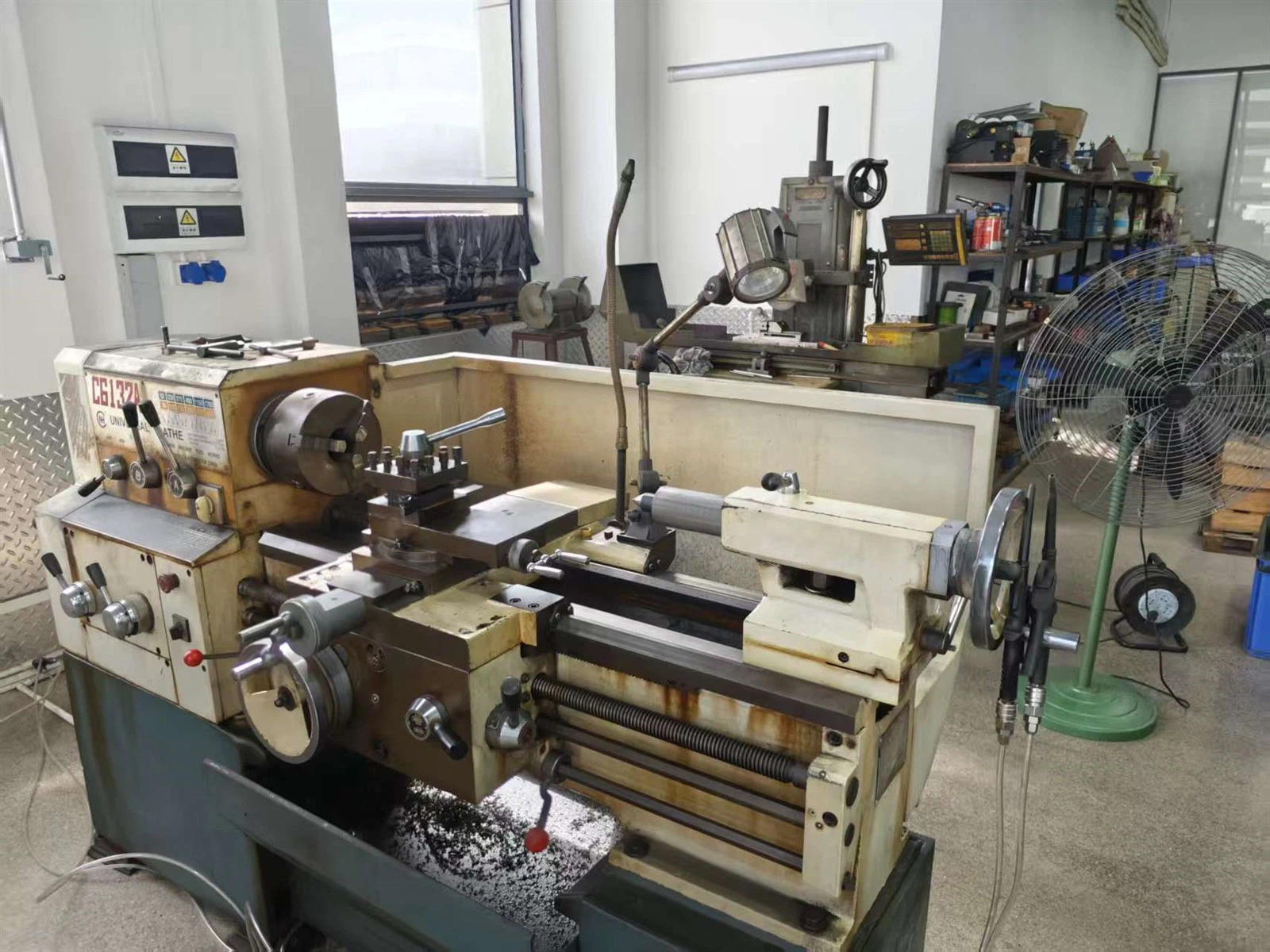

معدات الإنتاج لدينا
إرسال الاستفسار الآن
التطبيقات الصناعية للتشفير المغناطيسي
الروبوتات والأتمتة
في الأذرع الآلية وخطوط التجميع الآلية، توفر أجهزة التشفير المغناطيسية ردود فعل دقيقة حول الموقع والدوران. وهذا يضمن حركة سلسة وموثوقة، حتى في البيئات التي تحتوي على غبار أو زيت أو اهتزازات.
التحكم في المحركات
تعتمد المحركات الكهربائية في الآلات الصناعية على أجهزة التشفير المغناطيسية لمراقبة السرعة وموضع العمود. وهذا يسمح بالتحكم الدقيق في الحركة ويساعد في الحفاظ على الأداء المتسق في المحركات بجميع أحجامها.
آلات التصنيع باستخدام الحاسب الآلي ومعدات التصنيع
يتم دمج أجهزة التشفير المغناطيسية في آلات CNC لتتبع الحركات الخطية والدورانية. إن قدرتهم على تقديم قياسات دقيقة وقابلة للتكرار تعمل على تحسين دقة المعالجة وجودة الإنتاج بشكل عام.
الناقلون ومناولة المواد
تساعد أجهزة التشفير في التحكم في حركة سيور النقل والمصاعد وأنظمة التخزين الآلية. فهي تقدم تعليقات في الوقت الفعلي-للحفاظ على السرعة الصحيحة والمحاذاة والموضع الصحيح للمواد أثناء النقل.
الأجهزة الطبية والمخبرية
تُستخدم-أجهزة التشفير المغناطيسية عالية الدقة في أجهزة التشخيص والمضخات وأجهزة التشغيل الآلي للمختبرات. تضمن موثوقيتها ودقتها التشغيل الدقيق في البيئات الحساسة.
إرسال الاستفسار الآن
حلول التشفير المغناطيسي المخصصة
تصاميم مصممة خصيصا
يمكن تصميم أجهزة التشفير لتناسب أحجام الأعمدة الفريدة أو تكوينات التثبيت أو الظروف البيئية. وتضمن هذه المرونة التوافق مع الآلات المتخصصة والأنظمة المعقدة.
برنامج التشفير-مغنطة محددة
تم تصميم عمليات المغنطة المتخصصة لأنظمة التشفير، مما يضمن استقرار الإشارة واتساقها في ظل الظروف الصعبة مثل نطاقات درجات الحرارة الواسعة والاهتزاز.
قرار قابل للتعديل وردود الفعل
يمكن أن توفر الحلول المخصصة مستويات مختلفة من الدقة أو إشارات الإخراج. يتيح ذلك للآلات تحقيق الدقة والتحكم المطلوبين لمختلف التطبيقات الصناعية.
التكامل مع الأنظمة الحالية
يمكن تخصيص أجهزة التشفير المغناطيسية للعمل بسلاسة مع الإلكترونيات وأنظمة التحكم الموجودة. وهذا يقلل من الحاجة إلى تعديلات إضافية ويبسط عملية التثبيت.
المتانة والاعتبارات البيئية
يمكن تحسين برامج التشفير المخصصة للبيئات القاسية، بما في ذلك التعرض للغبار أو الرطوبة أو الاهتزاز. يتم اختيار المواد والأغطية الواقية لضمان الموثوقية على المدى الطويل-.
إرسال الاستفسار الآن

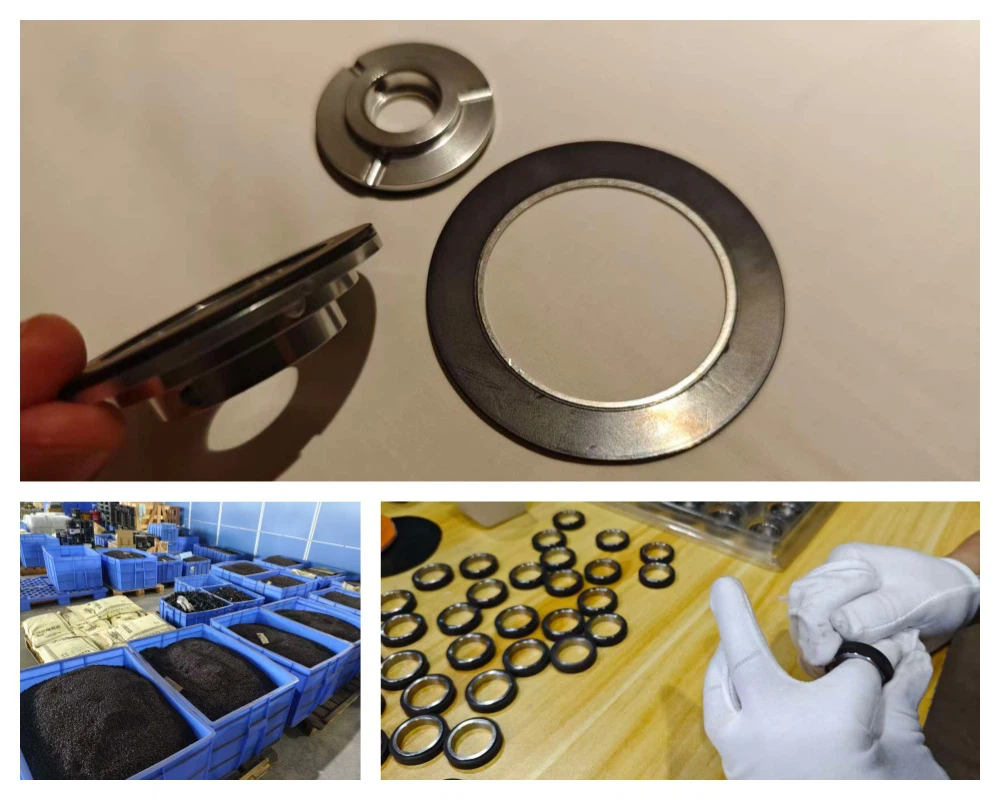

عملية حقن المغناطيس المصبوب
يتضمن إنتاج المغناطيسات المقولبة بالحقن- عدة خطوات دقيقة لضمان أداء مستقر وجودة متسقة. يبدأ الأمر بوزن المسحوق المغناطيسي والمواد الرابطة البوليمرية، تليها معالجة الاقتران التي تعمل على تحسين الترابط بين المواد. يتم بعد ذلك خلط المركب وبثقه في كريات ذات خصائص موحدة، والتي تكون جاهزة للقولبة بالحقن.
أثناء عملية القولبة بالحقن، يتم صهر المادة وحقنها في قوالب دقيقة لتشكيل أجزاء مغناطيسية معقدة تستخدم في أنظمة التشفير المغناطيسي. بعد القولبة، تخضع المغناطيسات للمغنطة لتحديد القطبين الشمالي والجنوبي، مما يضمن توليد إشارة دقيقة وموثوقة. أخيرًا، يتم فحص كل مغناطيس وتعبئته وشحنه، مما يكمل عملية تصنيع المغناطيس التي يتم التحكم فيها بالكامل.
بفضل هذه العملية المتقدمة، تتميز مغناطيسات التشفير المغناطيسي لدينا بثبات ممتاز للأبعاد، ومقاومة للتآكل، وموثوقية طويلة الأمد-، مما يجعلها مثالية لتطبيقات التشفير عالية الأداء-. تعرف على المزيد حول كيفية ضمان التصنيع الدقيق لدينا للدقة في كل مكون من مكونات التشفير.
إرسال الاستفسار الآن
لماذا تختار أجهزة التشفير المغناطيسية الخاصة بنا؟
دقة ودقة عالية
تم تصميم كل جهاز تشفير لتقديم تعليقات ثابتة حول الموقع والدوران. يضمن الكشف الدقيق التشغيل السلس للمحركات والروبوتات وأنظمة التشغيل الآلي.
متين وموثوق
تم تصميم أجهزة التشفير هذه باستخدام-مواد مغناطيسية وأجهزة استشعار وأغطية حماية عالية الجودة، وهي تقاوم الغبار والرطوبة والاهتزاز. تقلل هذه المتانة من احتياجات الصيانة وتطيل عمر المنتج.
حلول متعددة الاستخدامات
نحن نقدم أجهزة تشفير مغناطيسية بتنسيقات متعددة، بما في ذلك الأنواع الدوارة والخطية والمطلقة والتزايدية. يسمح هذا التنوع بالاندماج في الآلات والأنظمة المختلفة دون المساس بالأداء.
خيارات التخصيص
يمكن للعملاء طلب حلول مخصصة لتلبية المتطلبات الفريدة، مثل أحجام الأعمدة المحددة، أو إشارات الإخراج، أو احتياجات حماية البيئة. تضمن هذه المرونة أن جهاز التشفير يتناسب بسهولة مع أي إعداد.
إرسال الاستفسار الآن
الأسئلة المتداولة حول أجهزة التشفير المغناطيسي
كيفية اختيار التشفير المغناطيسي المناسب للمشروع؟
-
يعتمد اختيار جهاز التشفير الصحيح على عوامل مثل الدقة المطلوبة وسرعة الدوران وحجم العمود والظروف البيئية.
هل يمكن لأجهزة التشفير المغناطيسية العمل في درجات الحرارة القصوى؟
-
نعم، تم تصميم العديد من أجهزة التشفير للعمل في نطاق واسع من درجات الحرارة. ومع ذلك، فمن الضروري استشارة مواصفات الشركة المصنعة لتحديد الحدود وتجنب مشكلات الأداء المحتملة أو تلف المكونات.
هل التشفير المغناطيسي متوافق مع جميع أنواع المحركات؟
-
يمكن دمج أجهزة التشفير المغناطيسية مع معظم المحركات، ولكن يجب أن يتطابق نوع الإشارة وأسلوب التثبيت ومحاذاة العمود مع تكوين المحرك. اختيار المجموعة الصحيحة يضمن قراءات دقيقة.
هل يمكن إصلاح جهاز التشفير المغناطيسي في حالة تلفه؟
-
عادةً ما يمكن تصحيح المشكلات البسيطة، مثل عدم المحاذاة أو الأوساخ الموجودة على المستشعر. في حالة حدوث تلف كبير في المغناطيس أو الإلكترونيات، يوصى باستبداله لضمان أداء موثوق به.
احصل على أجهزة تشفير مغناطيسية عالية الجودة من المصنعين والموردين المحترفين لأجهزة التشفير المغناطيسية هنا. يقدم مصنعنا أفضل المنتجات بأقل الأسعار.
