الفاصل الكهرومغناطيسي الجافالفاصل الكهرومغناطيسي للمسحوق الجاف، الفواصل الكهرومغناطيسية الجافة، الشركة المصنعة لمعدات الفصل المغناطيسي. يستخدم لإزالة المغناطيسية وفحص مواد الطاقة الجديدة وجزيئات المسحوق المعدنية (ليثيوم
ما هو الفاصل الكهرومغناطيسي؟
الفاصل الكهرومغناطيسي عبارة عن نظام فصل مغناطيسي عالي الكثافة- مصمم لخطوط المعالجة التي تحتاج إلى إزالة حديد ثابتة ومتكررة من المساحيق الدقيقة أو الملاط. ويتم تطبيقه عادةً عندما تكون أهداف نظافة المنتج صارمة - مثل مواد بطاريات الليثيوم-أيون، وتعدين المساحيق، والمواد الأولية للتصنيع الإضافي، والسيراميك، ومعالجة المعادن-عالية المواصفات.
اعتمادًا على شكل المادة ومستوى التلوث لديك، يقوم GME بتكوين النظام حسب نوع التغذية (جاف/رطب)، ونطاق حجم الشوائب المستهدف، والإنتاجية، ثم يطابق طاقة الملف، وطريقة التبريد، ووسط الفصل وفقًا لذلك. في الإنتاج، يتم استخدام الفاصل لإزالة الملوثات الحديدية والمغناطيسية الضعيفة قبل أن تؤثر على المعدات النهائية أو الإنتاجية أو اتساق الجودة.
لتسهيل التكامل، يركز التصميم على الحجم الصغير ومنطق التحكم الواضح وسهولة الصيانة-والوصول إلى الأجزاء الرئيسية القابلة للتآكل، بحيث يظل الأداء ثابتًا على مدار فترات التشغيل الطويلة، وليس فقط في الاختبارات القصيرة.
نوع الفاصل الكهرومغناطيسي
الفاصل الكهرومغناطيسي الجاف
1. آلة الفصل الكهرومغناطيسي الجافة هذه يمكنها إزالة المواد المغناطيسية ذات المستوى الميكروني - (بما في ذلك المواد المغناطيسية الضعيفة).
2. تم تحسين منطقة العمل المستقرة ذات الحث المغناطيسي العالي بشكل كبير.
3. يمكن استخدام فجوات الشاشة المخصصة للتعامل مع المواد ذات الخصائص المختلفة.
4. إن إضافة جهاز اهتزاز ذو تردد متغير يجعل تفريغ المواد أكثر سلاسة ويمكنه إزالة شوائب الحديد بالكامل.
5. التشطيب الداخلي لأسطوانة الفلتر يضمن الهيكل المستقر، ولا يتطلب أي استبدال أو صيانة.
الفاصل الكهرومغناطيسي الرطب
1. يمكن لآلة الفصل الكهرومغناطيسي إزالة المواد المغناطيسية ذات المستوى الميكروني - (بما في ذلك المواد المغناطيسية الضعيفة).
2. تم تحسين منطقة العمل المستقرة ذات الحث المغناطيسي العالي بشكل كبير.
3. يمكن استخدام أنواع مختلفة من الشاشات للتعامل مع المواد ذات الخصائص المختلفة.
4. يمكن تركيب نظام التنظيف الأوتوماتيكي لتحقيق التشغيل الأوتوماتيكي الكامل.
5. يمكن تركيب نظام تبريد عالي الطاقة- لتحسين كثافة العمل بالحث المغناطيسي.
المعلمات التقنية للفاصل الكهرومغناطيسي
الفاصل الكهرومغناطيسي الجاف
|
|
||||||||||
| نموذج | ضغط العمل | المغناطيسية السطحية (ع) |
H (مم) |
قطر الأنبوب (مم) |
A (مم) |
B (مم) |
C (مم) |
عدد القضبان المغناطيسية | استهلاك الطاقة (كيلوواط) |
قدرة المعالجة (m³/h) |
| YCJL-273-FA-7 | أقل من أو يساوي 1.0MPa | 12000 | 2292 | 89 | 770 | 950 | 273 | 7 | 0.55 | 20m³/h |
| YCJL-325-FA-7 | 15000 | 2292 | 125 | 770 | 950 | 325 | 7 | 0.55 | 40m³/h | |
الفاصل الكهرومغناطيسي الرطب
|
|
|||||||
| نموذج | الخلفية المجال المغناطيسي (Gs) | عمل المجال المغناطيسي (ع) |
القطر الداخلي (مم) |
وزن (T) |
قوة (كيلوواط) |
قدرة المعالجة (كجم / ساعة) |
مقاس (مم) |
| DCGF250-3500 | 3500 | 0-14000 | 250 | 2.6 | 12 | 300-800 | 1440×1522×1845 |
| DCGF250-6000 | 6000 | 0-24000 | 250 | 3.2 | 19 | 300-800 | 1440×1522×1845 |
| DCGF300-3500 | 3500 | 0-14000 | 300 | 2.9 | 13 | 600-1000 | 1540×1622×1845 |
| DCGF300-6000 | 6000 | 0-24000 | 300 | 3.4 | 23 | 600-1000 | 1540×1622×1845 |
| DCGF350-3500 | 3500 | 0-14000 | 350 | 3.2 | 16 | 800-1300 | 1640×1722×1845 |
| DCGF350-6000 | 6000 | 0-24000 | 350 | 3.6 | 25 | 800-1300 | 1640×1722×1845 |
لمزيد من المعلومات أو لطلب رسومات فنية بدون علامات مائية، يرجى النقر فوق الزر أدناه للاتصال بفريق المبيعات لدينا.
فوائد استخدام معدات الفصل الكهرومغناطيسي
1. مثالي للمواد الرطبة والجافة: يمكن للفاصل الكهرومغناطيسي معالجة كل من المواد الرطبة والجافة. وهذا يضمن الفصل الفعال حتى في الظروف التي قد تكون فيها الرطوبة مصدر قلق.
2. فصل الحديد الفعال: يقوم الفاصل بعمل عمليات فصل الحديد لأحجام الحبوب أقل من 0.01 مم. ويتم تحقيق ذلك عن طريق توجيه التدفق المغناطيسي إلى مركز الوحدة، مما يعزز كثافة التدفق الأعلى دون أي تسرب مغناطيسي. وهذا يضمن فصل جزيئات الحديد الدقيقة بشكل فعال.
3. الاهتزاز لتحسين معدل التدفق: تضمين الاهتزاز في المرشحات يضمن الإزالة الفعالة للحديد، مما يحسن معدل تدفق الشاشة. وهذا يعني أن المواد المعالجة تتدفق بسلاسة دون عوائق.
4. لا يوجد تسرب مغناطيسي: إن تصميم جهاز الفصل الكهرومغناطيسي GME يضمن عدم وجود أي تسرب مغناطيسي. وهذا يعني أنه يتم استخدام القوة المغناطيسية بشكل كامل في عملية الفصل، مما يضمن أقصى قدر من الكفاءة.
5. مجموعة واسعة من المنتجات: نحن نقدم مجموعة متنوعة من أجهزة الفصل الكهرومغناطيسية. وهذا يضمن حصول العملاء على مجموعة من الخيارات للاختيار من بينها بناءً على احتياجاتهم الخاصة.
الفاصل الكهرومغناطيسي الجاف مقابل الرطب
| عامل القرار | النوع الجاف (فاصل كهرومغناطيسي) | النوع الرطب (الفاصل الكهرومغناطيسي) |
|---|---|---|
| نموذج تغذية | مسحوق جاف أو حبيبات | تعليق الطين / السائل |
| مستوى الرطوبة | رطوبة منخفضة،-تدفق حر | رطوبة متوسطة إلى عالية، قابلة للضخ |
| موقف العملية النموذجية | خط المعالجة الجافة (إزالة الحديد على الخط) | خط الطحن الرطب/الملاط (إزالة الحديد المضمنة) |
| أفضل-الصناعات الملائمة | تعدين المساحيق، مساحيق التصنيع المضافة، المعادن الجافة، المساحيق الكيميائية | عجائن البطاريات، عجائن السيراميك، المعادن الرطبة، الطلاءات |
| التركيز على حجم الجسيمات | مساحيق ناعمة ذات تغذية مستقرة | يتم حمل الجسيمات الدقيقة في الملاط من أجل التقاط مستقر |
| استقرار الإنتاجية | يعتمد على إعدادات وحدة التغذية والاهتزاز | عادة ما يكون مستقرًا مع تدفق المضخة المتحكم فيه |
| وسط الفصل/المصفوفة | الشاشة أو المصفوفة + تفريغ الاهتزاز | مصفوفة في غرفة الملاط + دورة التنظيف |
| طريقة التفريغ | تفريغ الاهتزاز، إزالة يدوية/مساعدة | تفريغ الصمام / تفريغ التنظيف (أسهل في التشغيل الآلي) |
| نهج التنظيف | التنظيف اليدوي أكثر تكرارا إذا كان المسحوق لزجا | التنظيف المقرر. تنظيف روتيني أسهل |
| المزايا الرئيسية | لا حاجة للمياه. أسهل للخطوط الجافة | أفضل للطين. تدفق مستقر وأسهل التفريغ/التنظيف |
| القيود الرئيسية | يتطلب تغذية متسقة والتحكم في الغبار | يتطلب معالجة الملاط ودعم الماء/التبريد |

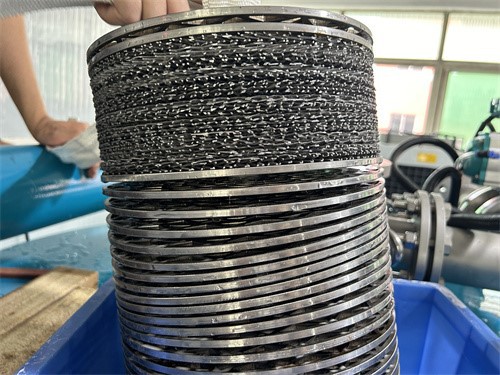

وسط موصل مغناطيسيا
عادةً ما يتم تصنيع الوسط الموصل مغناطيسيًا المستخدم داخل الفاصل الكهرومغناطيسي من الفولاذ المقاوم للصدأ من الحديديك 430، والذي تم اختياره للتوصيل المغناطيسي القوي والمقاومة العملية للتآكل.
يتم الحكم على الوسيلة الجيدة من خلال سلوكين تشغيليين.
عندما يتم تنشيط الملف، يجب أن يركز المجال المغناطيسي بكفاءة لالتقاط الملوثات الحديدية الدقيقة والمغناطيسية الضعيفة.
عندما يتم إيقاف تشغيل الطاقة، يجب إزالة المغناطيسية بسرعة حتى يتم إطلاق الجسيمات المحاصرة بشكل نظيف، مما يمنع الترحيل ويجعل التفريغ موثوقًا.
أثناء اللحام والتصنيع، يمكن أن تتغير البنية المجهرية للفولاذ المقاوم للصدأ 430 محليًا، مما يؤثر على سرعة إزالة المغناطيسية وأداء التآكل. لهذا السبب، يتطلب الوسط معالجة محكمة ومعالجة حرارية لاستعادة الخصائص المستقرة وسلوك الفصل المتسق.
ونظرًا لاختلاف مواد التغذية من حيث حجم الجسيمات والرطوبة ومستوى التلوث، فإننا نستخدم مواصفات وهياكل متوسطة مختلفة لتتناسب مع التطبيق وتحقيق إزالة حديد أقوى وأكثر اتساقًا.
خيارات تخصيص OEM للفاصل الكهرومغناطيسي
نوع العملية:مسحوق جاف أو تكوين الطين الرطب
النظام المغناطيسي:اللف / كثافة المجال مطابقة لمستوى الشوائب والإنتاجية
المغناطيس المغناطيسي المتوسط (المصفوفة):الهيكل والحجم والتقاط التوازن مقابل الإصدار النظيف
فجوة العمل وتصميم الغرفة:توزيع حجم Tunicle وسلوك التدفق
حزمة التبريد:تبريد الهواء أو الماء أو الزيت على أساس دورة العمل ودرجة الحرارة المحيطة
التفريغ والتنظيف:التفريغ اليدوي أو التفريغ المساعد أو دورات التنظيف الآلية
الضوابط:منطق PLC، والأقفال المتداخلة، وأجهزة الاستشعار (درجة الحرارة/التدفق)، وإعدادات VFD الاختيارية
واجهات:حجم المدخل/المخرج ونقاط التثبيت والتخطيط ليناسب خطك
حماية المواد: -أجزاء مقاومة للتآكل أو-بطانة مقاومة للتآكل للتغذية الكاشطة
للاقتباس بدقة، يرجى مشاركة اسم المادة، وشكل التغذية (جاف/ملاط)، وحجم الجسيمات (D50/D90)، والرطوبة أو المحتوى الصلب، ومستوى الحديد المستهدف (جزء في المليون)، والإنتاجية، وظروف إمداد الطاقة.
تطبيقات الفاصل الكهرومغناطيسي
مواد بطارية ليثيوم-أيون:مساحيق الكاثود/الأنود وخطوط الملاط حيث يكون التحكم في الحديد مهمًا
تعدين المساحيق وتصنيع المواد المضافة:مساحيق معدنية دقيقة تتطلب فصلًا نظيفًا وثابتًا
السيراميك والزجاج:مساحيق السيراميك والكاولين والفلسبار ومواد التزجيج
التعدين ومعالجة المعادن:الكوارتز ورمل السيليكا والفلسبار وغيرها من المنتجات المعدنية الدقيقة
المواد الكيميائية والأصباغ:ثاني أكسيد التيتانيوم، وأسود الكربون، ومساحيق أخرى-عالية النقاء
تيارات إعادة التدوير:إزالة الحديد المتشرد من المواد المعالجة لحماية المعدات النهائية
لماذا الفاصل الكهرومغناطيسي الخاص بشركة Magtech؟
لا يمكنك شراء فاصل كهرومغناطيسي من أجل "قوة المغناطيس" وحدها. يمكنك شرائه لإزالة الحديد بشكل مستقر، والتفريغ المتوقع، وسهولة التكامل في خط إنتاج حقيقي.
تصمم شركة Great Magtech فواصلها الكهرومغناطيسية وفقًا لتلك الاحتياجات العملية. نحن نقدم تكوينات جافة ورطبة، مع خيارات الغربلة والمتوسطة التي يمكن مطابقتها لمساحيق أو ملاط مختلفة. بالنسبة للأنظمة الجافة، يساعد الاهتزاز ذو التردد المتغير- في الحفاظ على سلاسة التفريغ عندما لا تتدفق المواد بشكل ثابت. بالنسبة للأنظمة الرطبة، تدعم خيارات التنظيف التلقائي والتبريد عالي الطاقة-التشغيل لفترة أطول مع تدخل يدوي أقل.
ونحن نركز أيضا على الاتساق. تم تصميم المكونات الرئيسية لتحقيق أداء قابل للتكرار عبر الدُفعات، كما تم تصميم التخطيط للوصول إلى الصيانة، وبالتالي تكون حماية وقت التشغيل أسهل بعد التثبيت.
إذا كنت تشارك نوع المادة ونطاق حجم الجسيمات والإنتاجية ومستوى النظافة المستهدف، فيمكننا أن نوصي بتكوين يناسب خطك بدلاً من فرض نموذج واحد-مقاس-يناسب-الكل.
الأسئلة الشائعة
س: كيف يتم التعامل مع التفريغ أثناء العملية؟
ج: تستخدم الأنظمة الجافة عادةً تفريغ الاهتزاز، ويمكن لخيارات مثل اهتزاز التردد المتغير- تحسين اتساق التفريغ. عادةً ما يتم تفريغ الأنظمة الرطبة من خلال الشطف/الصمامات ويمكن أن تضيف التنظيف التلقائي.
س: ما هي أخطاء التثبيت الشائعة التي يجب تجنبها؟
ج: يعد استخدام نموذج التغذية الخاطئ (المسحوق مقابل الملاط)، والتغذية غير المتسقة، وسوء التحكم في الغبار على الخطوط الجافة، وتخطي الفحص/التنظيف الروتيني من الأسباب الأكثر شيوعًا للنتائج غير المستقرة.
س: كيف نتحقق من الأداء بعد التثبيت؟
ج: الاتفاق على نقاط القبول مسبقًا (الإنتاجية واستقرار التفريغ ومستوى النظافة المستهدف). إذا قمت بتقديم عينة من المواد والمواصفات المستهدفة، فيمكن ضبط الإعداد ليتوافق مع ظروف موقعك.
س: ما الذي يجعل عملية إزالة الحديد غير مستقرة مع مرور الوقت؟
ج: الأسباب الأكثر شيوعًا هي التغذية غير المتسقة، وتكتل/جسر المسحوق، وتلوث الشاشة/المتوسط، والتبريد غير الكافي أثناء دورات العمل الطويلة.
س: هل تعني القوة المغناطيسية الأعلى دائمًا فصلًا أفضل؟
ج: ليس دائما. يساعد الأداء الميداني القوي، ولكن النتائج الحقيقية تعتمد أيضًا على التصميم المتوسط، ووقت البقاء، واستقرار التغذية، ومدى نظافة جهاز الفصل الذي يمكنه تفريغ التلوث الملتقط.
