تصور هذا. أنت تدير خط إنتاج بسلاسة، ولكن قطعة صغيرة من المعدن تجد طريقها إلى منتجك. ماذا سيحدث بعد ذلك؟ جهاز تالف، شكوى من عميل، أو حتى استدعاء منتج. إنه ليس مجرد صداع. يكلف أموالاً حقيقية.

مغناطيس الادراجهي خط دفاعك الأخير ضد هذا النوع من المشاكل. يصطادون المعدن الشارد قبل أن يسبب الضرر.

ولكن هنا تكمن المشكلة. هناك نوعان رئيسيان: تصميمات أحادية-طبقة وتصميمات متعددة-طبقات. اختيار الخيار الخطأ يمكن أن يؤدي إلى مشاكل. يعمل الخيار الصحيح بسلاسة مع عمليتك.

في هذه المقالة، ستقارن عمليًا بين مغناطيسات الأدراج-الطبقة الواحدة والطبقات المتعددة-. ستلاحظ مدى اختلافها في أداء الالتقاط ووقت التنظيف والمكان الذي يناسب كل منها بشكل أفضل في بيئة الإنتاج الحقيقية.

طبقة مغناطيس واحدة-لدرج واحدعبارة عن فاصل مغناطيسي على شكل درج-يستخدم صفًا واحدًا من الأنابيب المغناطيسية داخل غلاف غير قابل للصدأ. تتدفق المواد عبر الدرج وتمر عبر تلك الطبقة المغناطيسية الفردية. أثناء تحركها، يتم سحب القطع المعدنية الحديدية-مثل رقائق الحديد الصغيرة أو غبار الفولاذ-إلى الأنابيب وتثبيتها هناك.

ستختار عادةً تصميم طبقة واحدة-عندما يكون هدفك هو الحماية الثابتة مع عملية بسيطة. كما أنه من الأسهل تنظيفه نظرًا لوجود عدد أقل من الأجزاء التي يجب التعامل معها.

Single-Layer Drawer Magnet

طبقة مغناطيسية واحدة (صف أنبوبي واحد) لالتقاط المعادن.

مقاومة تدفق أقل للعديد من المساحيق والحبيبات.

تنظيف أسرع وتوقف صيانة أقصر.

تصميم مدمج لمساحات التثبيت الضيقة.

مغناطيس درج متعدد-طبقاتتم تصميمه بصفين أو أكثر من الأنابيب المغناطيسية المكدسة في نفس الغلاف. بدلاً من تمرير طبقة مغناطيسية واحدة، تتحرك المادة عبر مناطق التقاط متعددة. وهذا يزيد من احتمال سحب الجزيئات المعدنية الدقيقة، خاصة عندما يكون التدفق سريعًا أو يكون مستوى التلوث أعلى.

يُستخدم هذا التصميم غالبًا عندما تحتاج إلى حماية أقوى، ولكن قد يستغرق التنظيف وقتًا أطول نظرًا لوجود المزيد من الأنابيب والأسطح التي يجب مسحها.

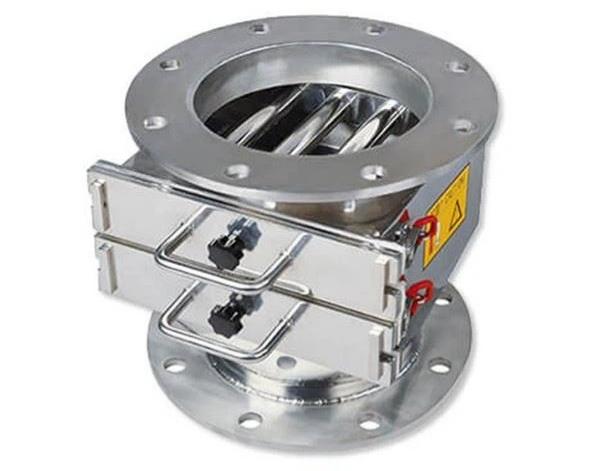

Multi-Layer Drawer Magnet

طبقتان مغناطيسيتان أو أكثر للفصل-متعدد المراحل.

فرصة أكبر لالتقاط الحديد الناعم والجزيئات المحاصرة بشكل ضعيف.

أكثر ملاءمة للتلوث الثقيل أو الإنتاجية العالية.

المزيد من الأجزاء للتنظيف ومقاومة تدفق أعلى قليلاً.

فيما يلي نظرة مباشرة على كيفية مقارنة التصميمين جنبًا إلى جنب.

ميزة	مغناطيس درج ذو طبقة واحدة-	مغناطيس درج متعدد-طبقات
كيف يمسك المعادن	نقطة تفتيش واحدة. جيد للوظائف القياسية.	عدة نقاط تفتيش. أفضل للتنظيف الشامل.
الأفضل للجسيمات الدقيقة	يعمل بشكل جيد إذا كان المغناطيس الخاص بك قويًا بما فيه الكفاية.	يعمل بشكل أفضل. طبقات إضافية تلتقط ما تفتقده الطبقة الأولى.
تدفق المواد	سلس. مقاومة قليلة جدًا لمسحوقك.	أكثر تقييدا. يمكن أن يبطئ الأمور إذا لم يتم تصميمه بشكل صحيح.
سرعة التنظيف	سريع. الأجزاء الأقل تعني عملاً أقل.	أبطأ. المزيد من الأنابيب المغناطيسية للمسح.
التكلفة المقدمة	أدنى. خيار اقتصادي أول.	أعلى. أنت تدفع مقابل الأداء الإضافي.
حالة الاستخدام المثالي	تلوث خفيف أو متوسط. الخطوط التي يكون فيها التنظيف السريع مهمًا.	التلوث الشديد أو الخطير. النقاط الحاسمة في العملية الخاصة بك.
أفضل مستوى للتلوث	خفيفة إلى معتدلة.	معتدلة إلى ثقيلة، أو عندما تكون المخاطر أعلى.

واحد ليس أفضل عالميا. يتعلق الأمر بما يناسب الاحتياجات المحددة لخطك.

طبقة مغناطيس واحدة-تجعل الأمور بسيطة. تمر المادة بصف واحد من الأنابيب المغناطيسية، وتقوم بإزالة المعدن العالق أثناء التنظيف الروتيني. بالنسبة للعديد من الخطوط، تعتبر هذه حماية كافية دون إضافة مقاومة إضافية للتدفق.

كما أنه يجعل الصيانة أسهل.

التنظيف سريع. يقوم المشغل بسحب صف واحد من الأنابيب، وينظفها، ثم يعيدها مرة أخرى. إنها مهمة بسيطة تجعل وقت التوقف قصيرًا.

فرصة أقل لإبطاء التدفق، خاصة مع المساحيق التي لا تحب المساحات الضيقة.

إنه خيار مناسب للميزانية-. أنت تنفق أموالاً أقل مقدمًا مقارنة بالتصميمات الأكثر تعقيدًا.

من الأسهل وضعها في القواديس أو المزالق المدمجة.

تأتي هذه البساطة مصحوبة ببعض المفاضلات-التي يجب أن تعرفها.

لديها فرصة واحدة فقط للقبض على قطعة من المعدن. قد تنزلق الجسيمات الدقيقة جدًا أو تلك العالقة داخل الكتلة. كما أن لديها قدرة أقل. إذا كان هناك اندفاع مفاجئ للمعادن من المنبع، فيمكن أن يمتلئ بسرعة.

قد تحتاج إلى تنظيفه والتحقق منه كثيرًا للبقاء آمنًا.

يضيف مغناطيس الدرج متعدد الطبقات- صفوفًا إضافية من الأنابيب المغناطيسية، بحيث تتوافق المادة مع أكثر من منطقة التقاط واحدة. يمكن أن يزيد ذلك من فرصتك في سحب المعدن الناعم، خاصة عندما يعمل الخط بسرعة، أو عندما يكون التلوث غير مستقر.

يمكنك الحصول على الأداء، ولكنك تقوم أيضًا بالمزيد من العمل.

يمكنك التقاط المزيد من المعدن. مع وجود صفوف متعددة من المغناطيس، حتى أدق غبار الحديد أو شظايا الفولاذ المقاوم للصدأ الصعبة لا يمكن اختراقها تقريبًا.

مزيد من الحماية عندما تكون مستويات التلوث معتدلة إلى ثقيلة.

مفيد كنقطة تفتيش أخيرة أقوى قبل التعبئة أو الخطوات الحساسة.

يمكن أن يقلل من خطر الانزلاق المفاجئ.

مقاومة أكبر للتدفق، والتي يمكن أن تكون مهمة مع المساحيق اللزجة أو الدقيقة جدًا.

وقت تنظيف أطول لأن هناك المزيد من الأنابيب والأسطح.

تكلفة أولية أعلى مقارنة بتصميم طبقة واحدة-.

هناك المزيد من الأجزاء التي يجب التعامل معها أثناء الصيانة، لذا فإن الإجراءات الروتينية الجيدة مهمة.

بعض المساحيق تحب الالتصاق والتكتل. فكر في الدقيق الناعم أو السكر الرطب أو مساحيق البروتين اللزجة. بالنسبة لهؤلاء، أبقِ الطريق واضحًا.

عادة ما يكون مغناطيس الدرج ذو الطبقة الواحدة-هو الرهان الأكثر أمانًا هنا. يتيح تصميمه البسيط والمفتوح تدفق المواد دون تعليقها. إذا كنت بحاجة إلى مغناطيس متعدد-طبقات لمثل هذا المسحوق، فيجب عليك الحصول على مغناطيس مصمم بمسافات واسعة-إضافية بين الطبقات. خلاف ذلك، سوف تستبدل مشكلة معدنية بصداع الانسداد المستمر.

تدفق المواد الخاصة بك يقرر هذا.

والآن فكر في المعدن نفسه. من أين تأتي؟

المخاطر الخفيفة تعني المكونات النظيفة والمعدات اللطيفة. طاحونة تعمل بشكل جيد، على سبيل المثال. هناك طبقة مغناطيسية واحدة -، يتم فحصها بانتظام، تتعامل مع هذا الأمر بشكل مثالي.

المخاطر الثقيلة مختلفة. أنها تنطوي على العمليات التي تخلق المعادن بشكل طبيعي. فكر في مطحنة المطرقة، أو الناقلات اللولبية القديمة، أو خطوط إعادة التدوير. هنا، المعدن ليس "إذا"، بل "متى". يعتبر المغناطيس متعدد-الطبقات هو الأداة الصحيحة. فهو يوفر سعة إضافية وفرصًا متعددة لالتقاط الحطام الذي قد تفوته طبقة واحدة.

لا يقتصر فرق السعر على "طبقة-مفردة مقابل طبقة-متعددة". أنت تدفع مقابل خيارات البناء التي تقف وراءها. عادةً ما يؤدي المزيد من الأنابيب المغناطيسية والمزيد من الطبقات إلى رفع التكلفة، لكن الخيارات الأخرى يمكن أن تغيرها بنفس القدر.

تشمل محركات التكلفة الشائعة ما يلي:

عدد الطبقات وحجم الأنبوب

حجم السكن والصف المقاوم للصدأ (مثل 304 مقابل 316L)

التفاصيل الصحية، مثل اللحامات الناعمة،-الأجزاء سريعة التحرير، والتصميمات-السهلة التنظيف

إذا قمت بمشاركة المواد ونقطة التثبيت الخاصة بك، فيمكنك تسعير التصميم المناسب بدلاً من التخمين.

يمكن أن يستمر مغناطيس الدرج لفترة طويلة، لكن نقاط الضعف عادة ما تكون ميكانيكية وليست مغناطيسية. كيفية التعامل معها تحدد مدة استمرارها. فكر فيما يتم التعامل معه وإحكامه وتنظيفه مرارًا وتكرارًا.

انتبه إلى مناطق التآكل هذه:

الأختام والحشيات التي يمكن أن تتشقق أو تتسطح مع مرور الوقت

شرائح الأدراج، والمشابك، والمثبتات التي تتطلب قوة يومية

أسطح الأنابيب التي يمكن أن تتعرض للخدش إذا تمت إزالة المعدن بخشونة

عادات التنظيف الخاصة بك مهمة أيضًا. غالبًا ما يؤدي المسح اللطيف والمواد الكيميائية الصحيحة وروتين الفحص البسيط إلى إطالة عمر الخدمة أكثر من أي "ترقية".

التصميم الأقوى ليس دائمًا هو القيمة الأفضل إذا كان يؤدي إلى إبطاء خطك. يمكن لمغناطيسات الأدراج متعددة الطبقات-التقاط المزيد من المعادن الدقيقة، ولكنها تستغرق أيضًا وقتًا أطول للتنظيف. إذا توقف فريقك عن الإنتاج من أجل التنظيف، فإن تلك الدقائق الإضافية تتراكم بسرعة.

اسأل نفسك سؤالين بسيطين: كم مرة تقوم بالتنظيف، وكم من الوقت يستغرق ذلك؟ الخيار الأفضل يناسب جدولك الزمني الحقيقي، وليس المثالي.

الآن فكر في تكلفة الضياع. إذا كان منتجك -عالي المخاطر أو ذا قيمة-عالية، فقد تكون حادثة معدنية واحدة باهظة الثمن. في تلك الحالات، قد تكون فرصة الالتقاط الإضافية لمغناطيس الدرج متعدد-الطبقات تستحق العناء. إذا كانت المخاطر أقل، فإن وحدة الطبقة-الفردية-التي تتم صيانتها بشكل جيد لا تزال قادرة على أداء المهمة عندما تكون عمليات التحقق متسقة.

لا تحتاج إلى مغناطيس الدرج "الأفضل". أنت بحاجة إلى ما يناسب مادتك، ومستوى المخاطر لديك، وكيفية عمل فريقك فعليًا.

اختر -مغناطيس درج ذو طبقة واحدة إذا كنت تتوافق مع هذه الشروط

تلوثك خفيف إلى متوسط ومستقر إلى حد ما.

تحتاج البودرة أو الحبيبات إلى تدفق سلس مع قيود أقل.

أنت تقوم بالتنظيف بشكل متكرر وتريد صيانة سريعة وبسيطة.

لديك مساحة محدودة في القادوس أو المزلق أو نقطة الانتقال.

تريد حماية قوية دون إضافة تكلفة أو تعقيد إضافي.

اختر مغناطيس الأدراج متعدد الطبقات-إذا كنت تتوافق مع هذه الشروط

ترى غبارًا حديديًا ناعمًا، أو قطعًا معدنية متكررة، أو تلوثًا غير مستقر.

يعمل خطك بسرعة، وتريد المزيد من فرص الالتقاط لكل تمريرة.

تعتبر هذه الخطوة أمرًا بالغ الأهمية للجودة-، كما هو الحال قبل الخلط أو التغليف.

قد يؤدي خطأ واحد إلى مطالبة عالية أو خطر الاستدعاء.

يمكن لفريقك التعامل مع وقت تنظيف أطول، أو يمكنك التصميم لسهولة التنظيف.

فيما يلي سيناريوهان حقيقيان يوضحان كيفية تنفيذ الاختيار على أرضية المصنع.

في أحد خطوط إعادة تدوير البلاستيك في المملكة المتحدة، يسقط البلاستيك الممزق الذي يقل طوله عن 6 مم فوق مغناطيس مرشح الدرج مع صفين من-مغناطيس الأنبوب الأرضي النادر. كان التنظيف بطيئًا ومحفوفًا بالمخاطر لأن المعدن الحاد كان ملتصقًا بقوة بالأنابيب. بعد إضافة-إدراج نظيف سريع، انخفض وقت التنظيف المذكور إلى حوالي 40 ثانية لشبكة الأنبوب المغناطيسي.

في إعداد آخر لإعادة التدوير، يتم إعادة طحن البلاستيك عن طريق الشفط عبر خط أنابيب بقطر 200 مم، ثم يسقط بفعل الجاذبية. قام المصنع بتركيب مغناطيس درج مزود بخمسة أنابيب من النيوديميوم بقوة 18,700 غاوس، متبوعًا بجهاز كشف المعادن بالكامل-. كان الهدف هو منع الشظايا المعدنية من الوصول إلى مرحلة إعادة الطحن النهائية.

س: هل "تصنيف غاوس" هو الشيء الوحيد المهم؟

ج: لا، غاوس مهم، ولكن التخطيط مهم أيضًا. يمكن أن يؤدي تباعد الأنابيب وعدد الطبقات وكيفية انتشار المادة عبر الأنابيب إلى تغيير النتائج بقدر قوة المغناطيس.

س: هل يمكنك ترقية مغناطيس الدرج ذو الطبقة الواحدة-إلى نموذج متعدد-الطبقات لاحقًا؟

ج: في بعض الأحيان، ولكن ليس دائما. يعتمد ذلك على ارتفاع المبيت ودعامات الأنبوب وكيفية بناء الدرج. في كثير من الحالات، يكون من الأسهل اختيار التكوين الصحيح من البداية.

س: ما هو الفولاذ المقاوم للصدأ الذي يجب أن تختاره: 304 أو 316L؟

ج: يعتبر 304 شائعًا في العديد من المنتجات الجافة. 316يتم اختيار L غالبًا عندما يكون خطر التآكل أعلى (الملح، الأحماض، الغسيل العنيف، أو الاحتياجات الصحية الأكثر صرامة). يعتمد الاختيار الصحيح على العملية التي تقوم بها، وليس فقط على اسم الصناعة.

س: أين يجب أن يوضع مغناطيس الدرج أثناء العملية للحصول على أفضل النتائج؟

ج: ضعها في مكان ثابت وموزع بالتساوي-في كثير من الأحيان تحت قادوس أو قبل خطوة حساسة. تجنب البقع ذات الارتفاعات الشديدة أو التغذية غير المتساوية إذا استطعت.

إن الاختيار بين مغناطيسات الأدراج ذات الطبقة الواحدة-والطبقات المتعددة-لا يتعلق بالعثور على الخيار "الأفضل". يتعلق الأمر بإيجاد المنتج المناسب لخط الإنتاج الخاص بك.

إذا كانت المواد تتدفق باستمرار وكان التلوث المعدني متوقعًا، فإن طبقة مغناطيسية واحدة-توفر حماية موثوقة بأقل قدر من التعطيل. ستقدر دورات التنظيف الأسرع وتدفق المواد الأكثر سلاسة.

ولكن عندما تتعامل مع جزيئات الحديد الدقيقة، أو مصادر التلوث التي لا يمكن التنبؤ بها، أو نقاط فحص الجودة الحرجة، فإن التصميم متعدد{0}}الطبقات يوفر التأمين الأساسي. تمنحك مراحل الاعتراض المتعددة الخاصة به الثقة بأنه حتى أصغر الشظايا المعدنية لن تصل إلى منتجك النهائي.

فيماجيك عظيم، نرى أن هذا الاختيار يعود إلى هدف واحد بسيط: حماية جودة المنتج دون التسبب في فترات توقف جديدة. التصميم الصحيح هو الذي يستطيع فريقك تنظيفه في الوقت المحدد وفي كل مرة.

إذا كنت تريد توصية واضحة، فأرسل نوع المادة ونقطة التثبيت والإنتاجية وفاصل التنظيف. أضف أي ملاحظات حول احتياجات التوصيل أو الغسل، ويمكن لـ Great Magtech اقتراح تكوين يناسب خطك، وليس فقط الكتالوج.
